GRAFO onderdelen
Informatie betreffende identificatie en markeringen op nozzles, naalden , nozzlecaps :
Harder & Steenbeck / Hansa identificatie
!

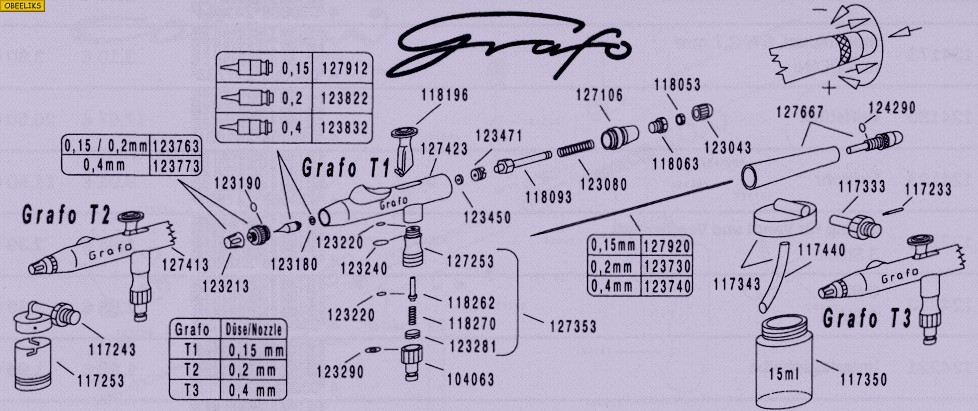

Harder & Steenbeck GRAFO samenbouwtekening

HS-123213

123213 Harder & Steenbeck Naaldkap Evolution, Infinity, Grafo, Colani

HS-SPT-2390

123903 Harder & Steenbeck Spatkap voor Evolution / Colani / Grafo 0.15 - 0.6 mm

HS-123763

123763 Harder & Steenbeck Nozzlecap voor Colani, Infinity, Evolution, Grafo 0.2 mm en 0,15 mm

Geschikt voor nozzles zowel 0.2 als 0.15 mm
HS-123773

123773 Harder & Steenbeck Nozzlecap voor Colani, Infinity, Evolution, Grafo 0.4 mm

HS-123783

123783 Harder & Steenbeck Nozzlecap voor Colani, Infinity, Evolution, Grafo 0.6 mm

HS-123190

123190 H&S O-ring nozzlecap voor Colani, Infinity, Evolution, Grafo per 3 stuks

HS-127912

127912 Harder & Steenbeck nozzle Infinity, Evolution, Grafo 0.15 mm

HS-123822

123822 Harder & Steenbeck nozzle Colani, Infinity, Evolution, Grafo, Ultra 0.2 mm

HS-123832

123832 Harder & Steenbeck nozzle Colani, Infinity, Evolution, Grafo, Ultra 0.4 mm

HS-123842

123842 Harder & Steenbeck nozzle Colani, Infinity, Evolution, Grafo 0.6 mm

HS-127903

127903 Harder & Steenbeck nozzleset Infinity, Evolution, Grafo 0.15 mm

Set bevat naaldkap, nozzlecap, nozzle en naald van de opgegeven afmeting.
HS-123703

123703 Harder & Steenbeck nozzleset Infinity, Evolution, Grafo 0.2 mm

Set bevat naaldkap, nozzlecap, nozzle en naald van de opgegeven afmeting.
HS-123713

123713 Harder & Steenbeck nozzleset Infinity, Evolution, Grafo 0.4 mm

Set bevat naaldkap, nozzlecap, nozzle en naald van de opgegeven afmeting.
HS-123723

123723 Harder & Steenbeck nozzleset Infinity, Evolution, Grafo 0.6 mm

Set bevat naaldkap, nozzlecap, nozzle en naald van de opgegeven afmeting.
HS-123180

123180 H&S O-ring voor nozzle in PTFE Infinity, Evolution, Grafo, Colani per 3st

HS-123450

123450 H&STEFLON Naaldafdichtings O-ring voor Evolution, Evolution Silverline, Infinity / 3 st

HS-123471

123471 Harder & Steenbeck Naaldafdichtingsschroef voor Evolution, Evolution Silverline, Infinity

HS-123933

123933 H&S Schroevendraaier voor naaldafdichting Evolution, Grafo, Evolution Silverline, Infinity, Hansa

Deze schroevendraaier laat op een eenvoudige wijze toe de naaldafdichting van de Evolution en de Grafo airbrush aan te draaien of te vervangen.

HS-118196

118196 H&S Trekker voor Grafo

HS-123080

123080 H&S Naaldveer voor Evolution, Grafo, Evolution Silverline, Infinity

HS-118053

118053 H&S Stelschroef voor Grafo

HS-118063

118063 H&S Stelschroef voor Grafo

HS-123043

123043 H&S Naaldspanmoer voor Evolution, Infinity ,Grafo, Ultra

HS-127920

127920 Harder & Steenbeck naald voor Infinity, Evolution + Grafo 0.15 mm

HS-123730

123730 Harder & Steenbeck naald voor Infinity, Evolution, Grafo, Ultra 0.2 mm

HS-123740

123740 Harder & Steenbeck naald voor Infinity, Evolution, Grafo, Ultra 0.4 mm

HS-123750

123750 Harder & Steenbeck naald voor Evolution + Grafo 0.6 mm

HS-117403

117403 H&S Nozzle reinigingsnaald Evolution / Grafo / Colani / Infinity / Ultra / Hansa

Korte schraapnaald in houdertje geschikt om verfresten uit nozzles te schrapen zonder deze te beschadigen.

Geschikt voor Evolution, Grafo en Colani.

HS-117243

117243 Harder & Steenbeck Sidefeedconnector voor metaalcup Grafo T2

Verfcups niet inbegrepen.
HS-117253

117253 H&S metaalcup 3ml voor Grafo T2

HS-117333

117333 H&S Adaptor sidefeed Grafo T3

Reserve adaptor voor Grafo T3.

Kan ook in body Grafo T2 geschroefd worden om deze om te bouwen naar T3 , dit in combinatie met een verfglasopname 117343 en een verfglas 15 ml 117350.

HS-117343

117343 H&S Verfglasopname voor Grafo

Bekeropname voor Grafo T3

In combinatie met 117333 (adaptor) en 117350 (verfglas met deksel) kan een Grafo T2 omgebouwd worden naar T3

HS-117350

117350 H&S Verfglas 15 ml met deksel voor sidefeed Infinity, Grafo, Colani , Evolution, Hansa

HS-123220

123220 H&S O-ring voor ventielschacht Infinity, Evolution, Colani per 3 stuks

HS-123220v

123220v H&S O-ring PTFE voor ventiel Infinity, Evolution, Colani per 3 stuks

HS-127353

127353 H&S Ventiel compleet voor Grafo

HS-123240

123240 H&S O-ring voor ventiellichaam per 3 st

HS-118270

118270 H&S Veer voor ventiel Grafo

HS-118262

118262 H&S Plunjer voor ventiel Grafo

HS-123290

123290 H&S O-ring voor verbindingsnippel per 3st

Inlegring voor de NW 2.7 snelkoppelingsplug die op luchtaansluiting van de airbrush wordt geschroefd
HS-104063

104063 H&S Plug voor Quick coupling NW 2.7 + 1/8 inch ID

Aan 1 zijde : passend op alle airbrushes met 1:8"aansluiting (Evolution, Iwata, Grafo, Richpen, Rich, Olympos, Hansa, Holbein ). De andere zijde past in de minisnelkoppeling NW 2.7, die verkrijgbaar is in diverse uitvoeringen
HS-110193

110193 Harder & Steenbeck Houder in Moduletechnologie voor alle merken airbrush

Prachtig concept, zeer stabiel, uitbreidbaar

Basismodule voor 2 airbrushes type Evolution ,Grafo, Hansa, Richpen, Badger, Iwata etc...

Luchtaansluiting met NW 2.7 plug op de zijkant naar compressor.

Iedere airbrush krijgt luchtvoeding met apart te bestellen slang 110273 aangesloten onderaan op de houder. Bij bestelling basismodule heb je dus 2 dergelijke slangen nodig.

De basismodule is uitbreidbaar naar 3, 4 enz airbrushes door toevoeging van uitbreidingsmodule 110203.

Voor Colani is inzetstuk 110251 vereist.

HS-110203

110203 Harder & Steenbeck Uitbreiding voor Houder in Moduletechnologie voor Evolution , Grafo, Infinity, Colani

Uitbreiding voor 1 extra airbrush. Het inzetstuk is geschikt voor alle airbrushes behalve voor Colani.

HS-110273

110273 Harder & Steenbeck Luchtslang 1 m voor houder in Moduletechnologie

1 basismodule vereist 2 van deze slangen.

HS-126953

126953 H&S Houder voor Evolution ,Silverline, Grafo, Infinity ,Ultra

Voor gebruik met Colani is inzetstukje '110251 Harder & Steenbeck Opnamehuls voor Colani' nodig.

HS-104673

104673 Harder & Steenbeck Afsluitschroef voor Houder in Moduletechnologie

Met deze schroef kan je 1 van de 2 luchtslangopeningen in de onderzijde van de basismodule afsluiten als je maar met 1 airbrushpistool en slang wil werken.

900103

Complete airbrushslang 3 m met REGELBAAR LUCHTDEBIET / ALLE MERKEN

Kant-en-klaar slang met NW 2.7 regelbare snelkoppeling en NW 2.7 plug naar keuze en NW 5.0 plug voor Eurotec compressoren.

Met de regelbare snelkoppeling kan U het luchtdebiet naar de airbrush regelen tussen 0 en 100 % .

Kies bij bestelling de gewenste - en door ons meegeleverde - NW 2.7 plug om op Uw airbush te schroeven

HSSLG-900102

Complete airbrushslang 3 m voor EVOLUTION, INFINITY, COLANI, GRAFO, HANSA

Kant-en-klaar slang met NW 2.7 snelkoppeling ( klikt op NW 2.7 plug van Evolution, Grafo en Colani ) en NW 5.0 plug voor Eurotec compressoren.
